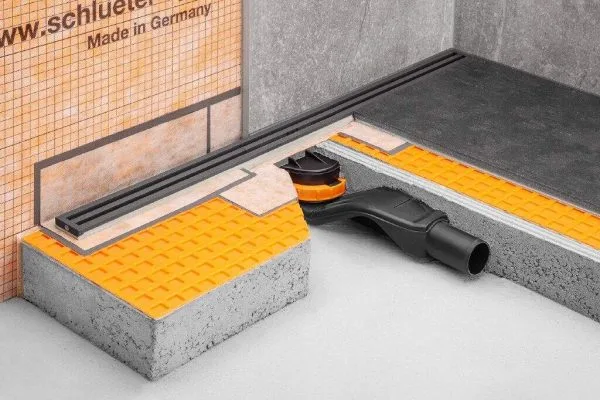

1. A caixa de escoamento KERDI-LINE-VARIO, incl. adaptador, é posicionada no centro da estrutura de suporte (se necessário, sobre um isolamento acústico adequado; a este respeito, consultar também o capítulo Isolamento acústico) (1). Aqui deve ser tida em atenção a marcação central na tampa protetora da construção (1a).

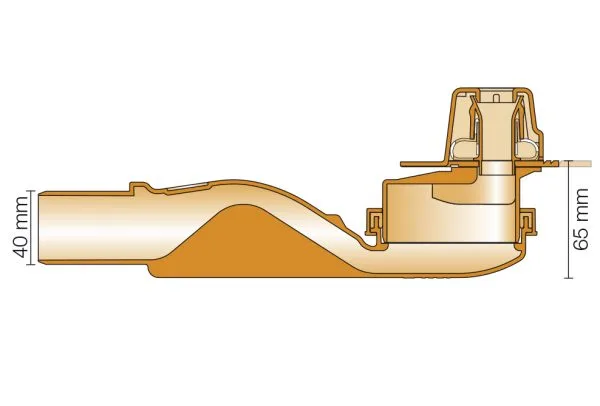

2. No caso da instalação direta na parede (2), dependendo do perfil de escoamento selecionado (2a), é determinada a distância à parede através do corte (Schlüter-PROCUT) da saliência espaçadora da tampa protetora da construção na ranhura adequada (2b). Assim é garantida uma distância definida à parede vertical (sem revestimento de parede) de 11 mm.
3. Para efetuar a ligação ao tubo de escoamento, o anel de aperto é desapertado com a chave Allen incluída (3) e a caixa de escoamento é alinhada de acordo com as condições estruturais (3a).
4. De seguida é necessário verificar se o adaptador ainda está encaixado até ao encosto (4). Agora, o anel de aperto deve ser novamente apertado.
5. Depois de efetuar a ligação ao tubo de escoamento deve ser novamente verificada a posição pretendida (5). Para compensar desníveis e diferenças de altura, a caixa de escoamento pode ser alinhada com precisão sobre uma camada de nivelamento.
6. Agora deve ser realizada uma verificação da impermeabilização (6).
7. A betonilha inclinada (2%) da superfície de duche é aplicada para circundar toda a caixa de escoamento de forma a suportar cargas (7). A tampa protetora da construção, aparafusada de fábrica, atua aqui como auxílio de alinhamento e extração e fica nivelada com o rebordo superior da betonilha (7a).
8. A tampa protetora da construção é desmontada assim que for possível pisar a superfície da betonilha (8). As falhas que se formem na betonilha devem ser compensadas nesta área, utilizando cimento cola (8a).
9. De seguida, o DITRA 25 é firmemente colado à superfície da betonilha, utilizando cimento cola (dentes recomendados 3 x 3 mm ou 4 x 4 mm) ou DITRA-HEAT (dentes recomendados 6 x 6 mm). O formato da cerâmica sobre DITRA 25 ou DITRA-HEAT deve ser, no mínimo, 5 x 5 cm. (consultar também a ficha de dados do produto 6.1 ou 6.4)
10. Para colar a guarnição KERDI, aplica- -se a cola vedante KERDI-COLL-L na impermeabilização de superfície que se segue (consultar a ficha de dados do produto 8.4) usando uma talocha dentada de 3 x 3 mm ou 4 x 4 mm (10) e a guarnição KERDI fica, assim, incorporada em toda a superfície (10a). Deve prestar-se atenção ao tempo em aberto.
11. As ligações de parede também devem realizadas corretamente, com fitas de vedação KERDI-KEBA coladas com KERDI-COLL-L (11).
Para facilitar a limpeza periódica do canal de escoamento e da área de escoamento, está incluída no conjunto uma escova de limpeza especialmente adequada, com instruções de utilização.
Todos os produtos de limpeza deverão ser isentos de ácido clorídrico e fluorídrico. Deve-se evitar o contacto com outros metais, por exemplo, aço normal, uma vez que isto pode dar origem a uma transferência de ferrugem.
